Wózki do bram przesuwnych łatwe w montażu dla amatorów powinny tworzyć dopasowany system z szyną jezdną, a zestaw dwóch wózków z łożyskowanymi rolkami przenosi masę skrzydła oraz moment wynikający z wysięgu bramy. Dla majsterkowicza kluczowe są prawidłowy dobór nośności, sztywna ława betonowa i ustawienie osi obu wózków z dokładnością około 1-2 mm.
Najważniejsze wnioski techniczne:
- Nośność zestawu wózków powinna przekraczać masę kompletnej bramy o około 30%.
- Rozstaw wózków w małych bramach posesyjnych często wynosi 700-1200 mm, ale ostateczną wartość określa producent systemu.
- Płyty regulacyjne z gwintami M16 lub M20 ułatwiają ustawienie wysokości i poziomu skrzydła.
- Odchylenie osi wózków przekraczające 2 mm może zwiększać opory ruchu i przyspieszać zużycie rolek.
Jakie wózki do bramy przesuwnej są łatwe w montażu?

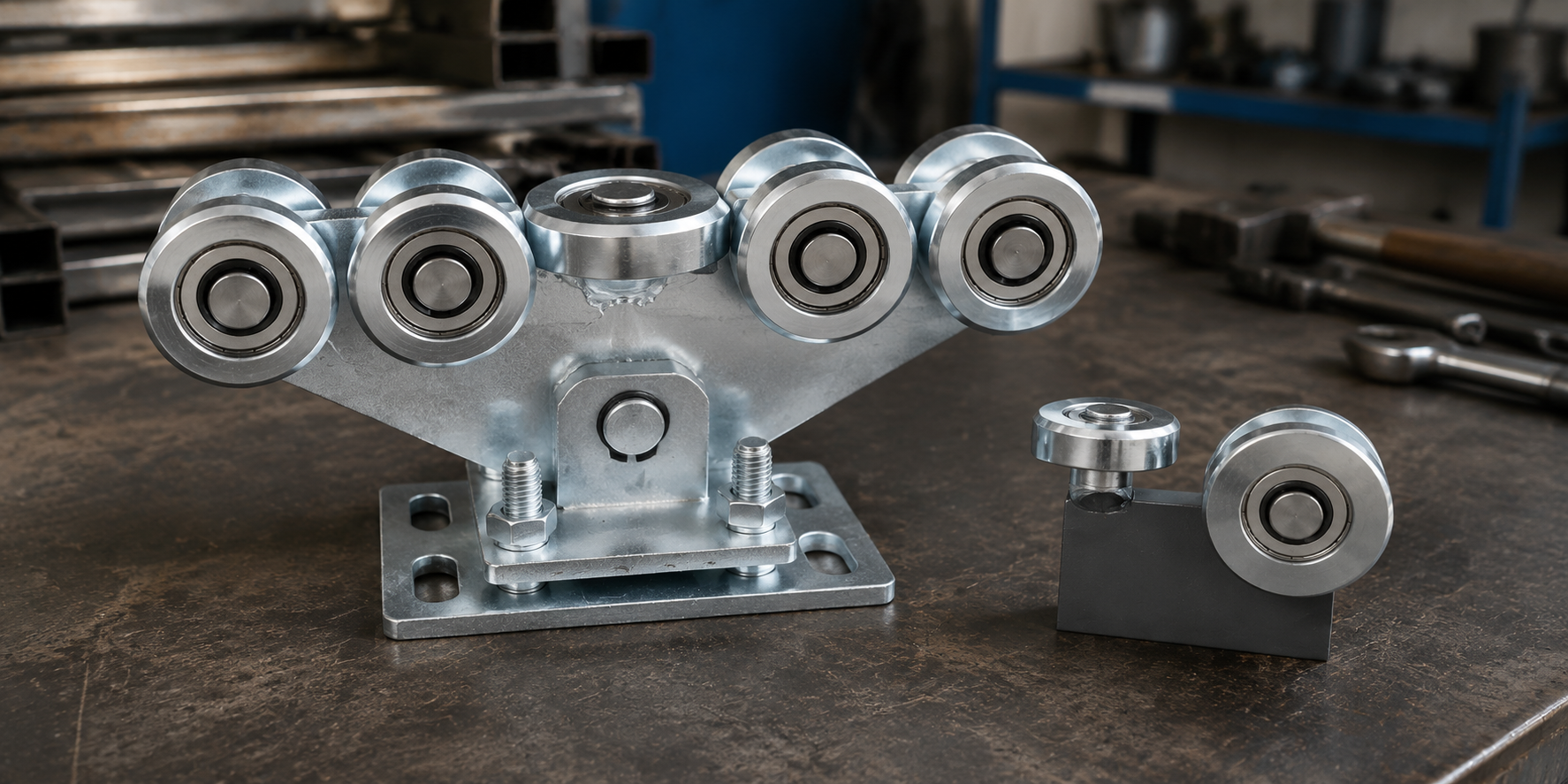

Najłatwiejszy montaż zapewniają dwa wózki łożyskowane osadzone na płytach regulacyjnych z czterema śrubami M16 lub M20. Nakrętki umieszczone nad i pod płytą pozwalają podnosić, opuszczać oraz poziomować skrzydło bez wykuwania kotew z fundamentu.
Wózki powinny być fabrycznie dopasowane do przekroju szyny jezdnej, na przykład 60×60 mm, 70×60 mm albo 80×80 mm. Łączenie szyny i wózków pochodzących z różnych systemów może powodować punktowe obciążenie rolek, nadmierny luz lub blokowanie bramy.

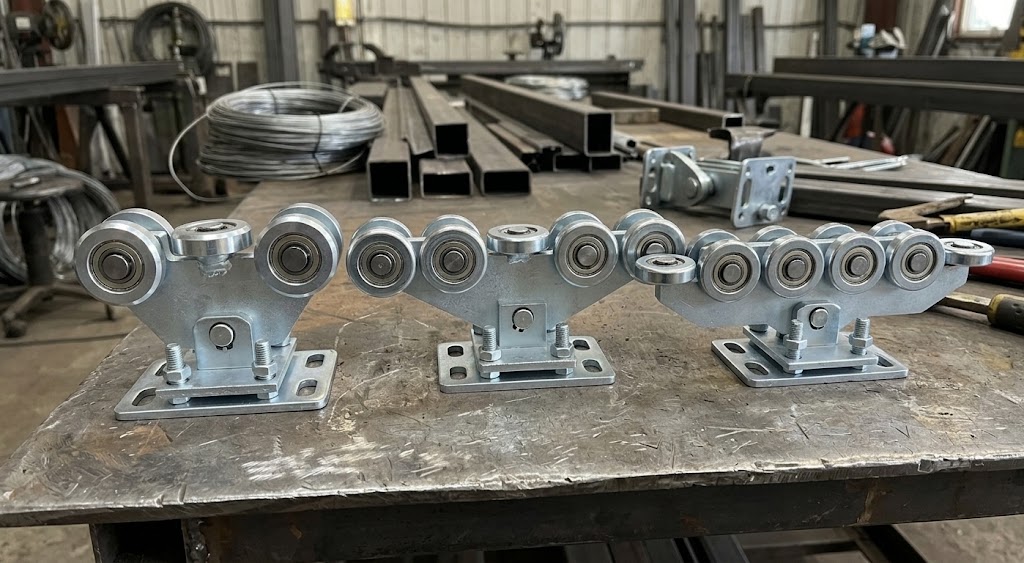

Dla amatora korzystne są rolki z zamkniętymi łożyskami oraz stalowa płyta montażowa z gotowymi otworami. Systemy wielorolkowe rozkładają nacisk na większej powierzchni szyny i ograniczają drgania podczas przejazdu przez strefę między wózkami.
Jak dobrać nośność wózków do masy bramy?
Zestaw wózków należy dobrać z zapasem około 30% względem masy kompletnego skrzydła. Brama ważąca 300 kg powinna pracować na systemie przewidzianym dla obciążenia wynoszącego co najmniej 390 kg.
Do masy konstrukcji trzeba doliczyć szynę, wypełnienie, listwę zębatą, elementy zabezpieczające oraz ewentualne oblodzenie. Nośności dwóch wózków nie należy sumować, jeżeli producent podaje parametr dla całego zestawu jezdnego.
Znaczenie ma również szerokość światła wjazdu i długość przeciwwagi. Dłuższe skrzydło wytwarza większy moment zginający, dlatego zestaw przeznaczony dla bramy 4 m nie zawsze może obsłużyć bramę 6 m o identycznej masie.
Jak przygotować fundament pod wózki?
Ława pod dwa wózki powinna być wykonana z betonu co najmniej C20/25 i posadowiona poniżej lokalnej głębokości przemarzania gruntu. W polskich warunkach głębokość posadowienia często mieści się w zakresie 0,8-1,4 m, zależnie od regionu i rodzaju podłoża.
Długość fundamentu musi umożliwiać zachowanie rozstawu wózków przewidzianego w projekcie oraz pozostawienie miejsca na napęd. Szerokość 400-500 mm jest często stosowana przy lekkich bramach posesyjnych, jednak wymiar powinien wynikać z masy skrzydła, warunków gruntowych i zaleceń producenta.
Kotwy do betonu lub blacha montażowa muszą zostać osadzone przed związaniem betonu. Beton zwykły osiąga znaczną część wytrzymałości po około 7 dniach, natomiast obciążenie docelowe należy przyjmować po okresie dojrzewania wynoszącym około 28 dni.
Jak zamontować wózki do bramy przesuwnej?
Najpierw trzeba ustawić dwa wózki w jednej osi z tolerancją około 1-2 mm, a dopiero później nasunąć szynę bramy. Oś przejazdu można wyznaczyć napiętym sznurem murarskim albo laserem ustawionym równolegle do planowanej linii ogrodzenia.
- Wyznacz oś ruchu bramy i zaznacz położenie obu wózków.
- Ustaw rozstaw zgodny z dokumentacją systemu, zwykle około 700-1200 mm dla małych konstrukcji.
- Wypoziomuj płyty regulacyjne w kierunku poprzecznym i podłużnym.
- Nasuń szynę na rolki bez uderzania młotkiem w powierzchnie jezdne.
- Przesuń skrzydło ręcznie na całej długości i skontroluj opory ruchu.
- Zamontuj rolki prowadzące, ograniczniki oraz gniazdo najazdowe.
Kontrola po pierwszym uruchomieniu
Prawidłowo ustawiona brama powinna przesuwać się ręcznie bez punktowego blokowania i gwałtownego zwiększania oporu. Szczelina między skrzydłem a podłożem powinna pozostawać stała na całej długości przejazdu, zwykle w granicach 70-100 mm zależnie od systemu.
Jak wyregulować wózki po zawieszeniu bramy?
Regulację należy wykonywać małymi korektami, obracając nakrętki o około 1/4 obrotu i kontrolując poziomnicą położenie skrzydła. Jednoczesne podnoszenie obu stron płyty zmienia wysokość, a nierównomierna korekta służy do ustawiania poziomu bramy.
Wszystkie nakrętki kontrujące trzeba dokręcić po zakończeniu regulacji. Zbyt mocne skręcenie jednej strony może odkształcić blachę montażową lub zmienić oś rolek. Po regulacji brama powinna wykonać co najmniej 5 pełnych cykli ręcznych przed uruchomieniem napędu.
Jakie błędy utrudniają samodzielny montaż?
Najczęstsze problemy powoduje odchylenie osi wózków większe niż 2 mm, zbyt mały rozstaw albo brak zapasu nośności. Nieprawidłowa geometria wywołuje ocieranie rolek o szynę, nierówną pracę oraz wzrost obciążenia napędu.
Do typowych błędów należą również:
- dobór wózków bez uwzględnienia długości przeciwwagi,
- osadzenie kotew w betonie, który nie osiągnął wymaganej wytrzymałości,
- spawanie w pobliżu łożysk bez ochrony przed temperaturą,
- brak odwodnienia przestrzeni wokół fundamentu,
- regulowanie krzywej szyny przez nadmierne podnoszenie jednego wózka,
- uruchomienie automatyki przed ręczną kontrolą całego przejazdu.
Podsumowanie
Dla bramy o masie do około 300 kg praktycznym wyborem jest dopasowany zestaw dwóch wózków łożyskowanych z płytami regulacyjnymi M16 lub M20 i zapasem nośności 30%. Łatwość montażu zależy przede wszystkim od zgodności wózków z szyną, dokładności wykonania fundamentu oraz ustawienia obu zespołów w jednej osi.
Najczęściej zadawane pytania
Czy płyty regulacyjne ułatwiają samodzielny montaż wózków?
Tak, płyty regulacyjne ułatwiają korektę wysokości i poziomu bramy bez ponownego kotwienia wózków w gotowym fundamencie bramy.
Jaki zapas nośności powinny mieć wózki do bramy?
30% zapasu nośności ogranicza przeciążenie łożysk wywołane wiatrem, oblodzeniem, nierównym rozkładem masy i dynamicznym hamowaniem.
Jaki rozstaw wózków zastosować w bramie przesuwnej?
Rozstaw wynika z projektu systemu jezdnego; w małych bramach często mieści się w zakresie 700-1200 mm, lecz decyduje tabela producenta.
