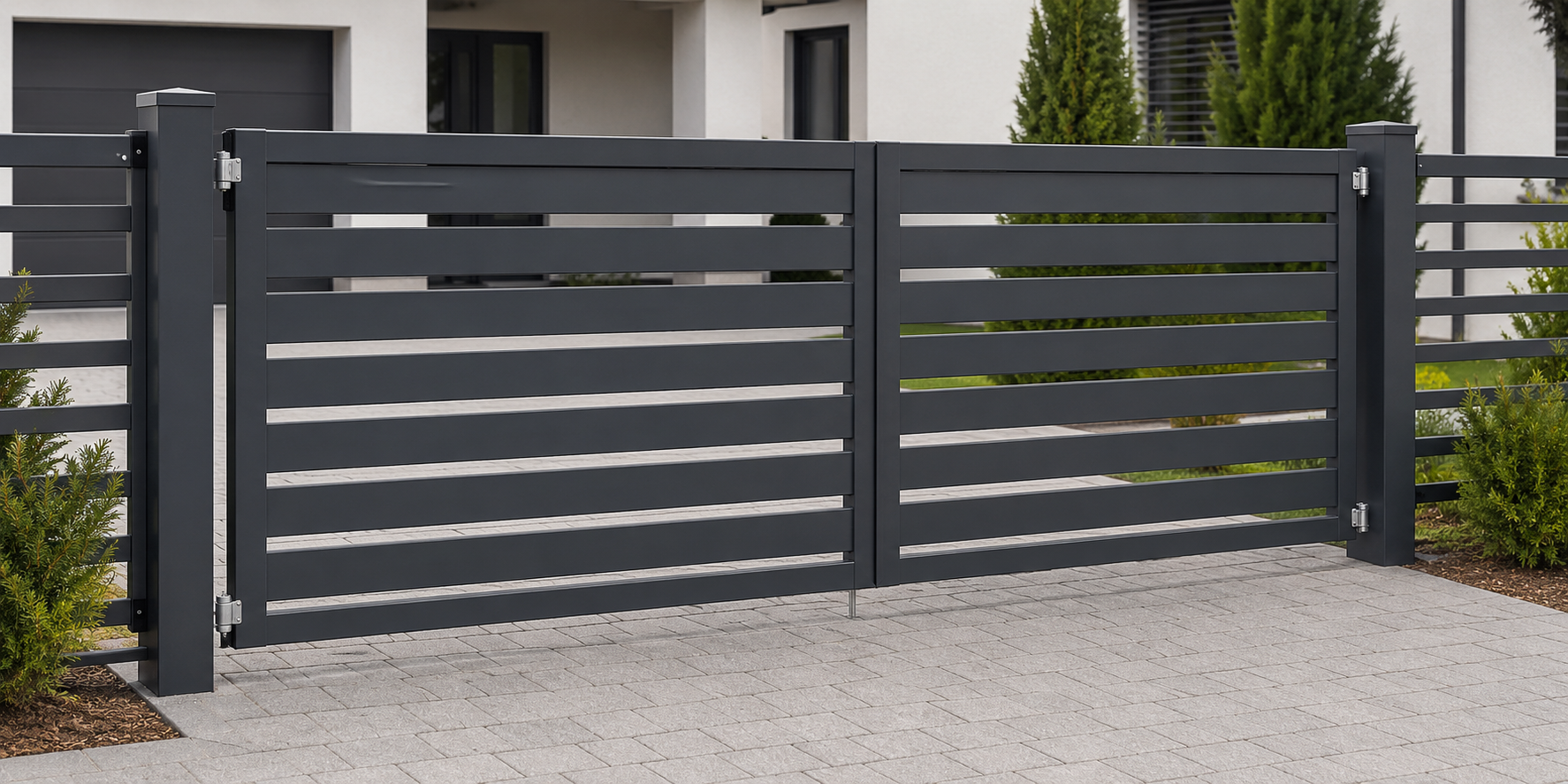

Odpowiedź na pytanie „Jak przygotować słupki do montażu bramy i furtki?” wymaga zachowania pionu z tolerancją około 2 mm/m, właściwego przekroju profilu oraz fundamentu posadowionego poniżej lokalnej strefy przemarzania. Błędy w osi zawiasów, rozstawie światła i dojrzewaniu betonu prowadzą do opadania skrzydeł, klinowania zamka oraz przeciążenia napędu.

Najważniejsze wnioski techniczne:

• Do lekkiej furtki stosuje się najczęściej profile stalowe od 80x80x3 mm, a do bram skrzydłowych od 100x100x4 mm.
• Fundament słupka powinien sięgać poniżej lokalnej strefy przemarzania, wynoszącej w Polsce orientacyjnie od 0,8 do 1,4 m.
• Odchylenie słupka od pionu nie powinno przekraczać około 2 mm na 1 m wysokości.
• Beton C20/25 uzyskuje wytrzymałość odniesienia po 28 dniach dojrzewania w prawidłowych warunkach.

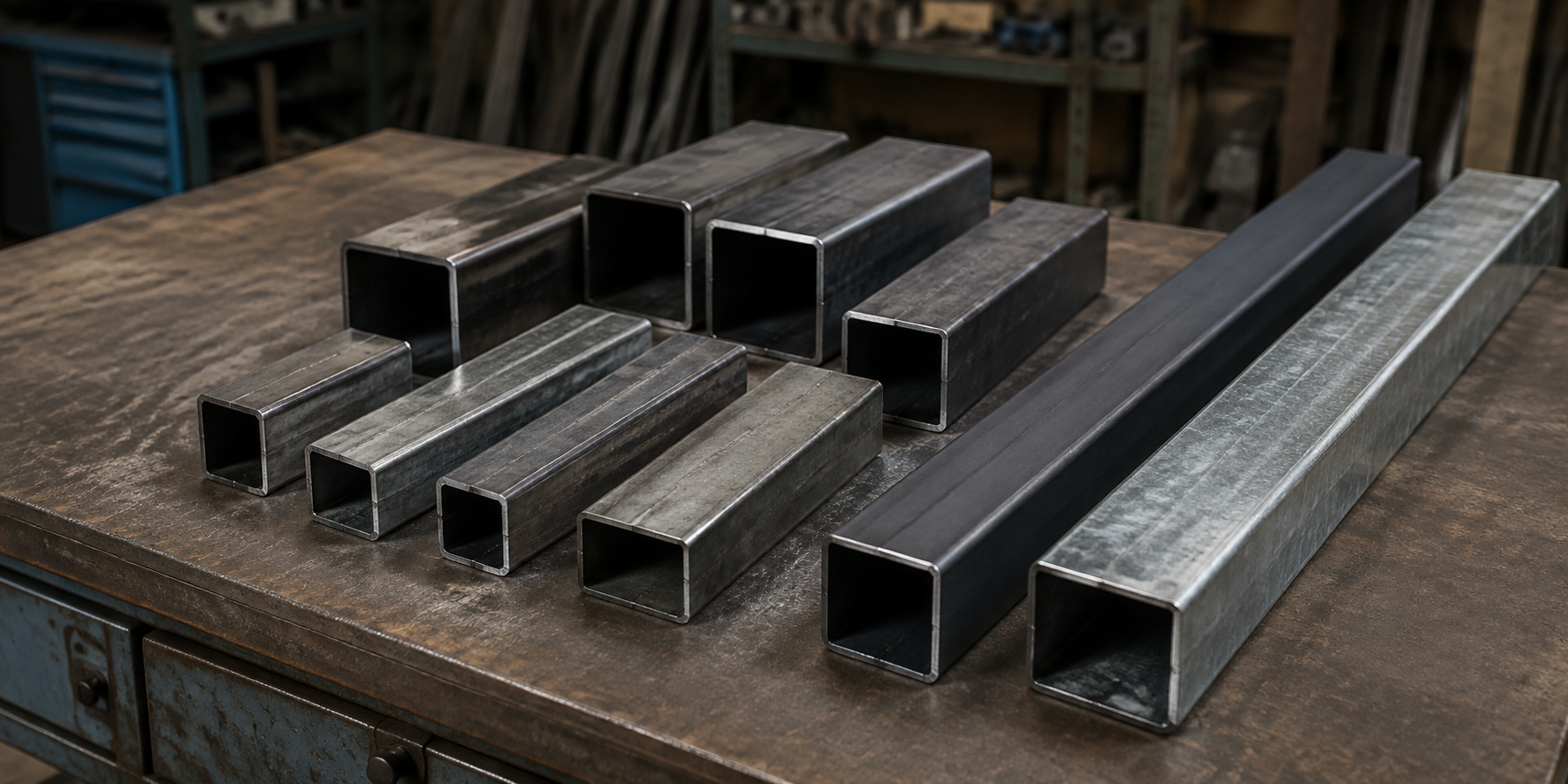

Jaki przekrój słupków wybrać?

Do lekkiej furtki o szerokości około 1 m można przyjąć profil 80x80x3 mm, natomiast brama skrzydłowa wymaga zwykle słupków co najmniej 100x100x4 mm. Ostateczny przekrój zależy od masy, długości i konstrukcji wypełnienia skrzydła.

Pełne wypełnienie z blachy lub desek wywołuje większe obciążenie wiatrem niż konstrukcja ażurowa. Skrzydło o długości 2 m i masie 100 kg działa na słupek znacznie większym momentem niż furtka ważąca 30 kg. Przy ciężkich skrzydłach stosuje się profile 120x120x4 mm, 120x120x5 mm albo słupy murowane z odpowiednio zakotwionym rdzeniem stalowym.

Grubość ścianki ma wpływ na sztywność oraz sposób mocowania zawiasów. Ścianka 2 mm może miejscowo odkształcić się przy zawiasie M16 lub M20, szczególnie bez tulei wzmacniającej albo blachy montażowej.

Jak wyznaczyć położenie słupków?

Rozstaw słupków należy obliczyć na podstawie szerokości skrzydeł, wymiarów zawiasów oraz luzów montażowych wynoszących zwykle od 10 do 30 mm. Pomiar samej szerokości bramy bez uwzględnienia okuć może spowodować wykonanie zbyt małego światła wjazdu.

Osie słupków wyznacza się przy użyciu sznurka murarskiego, palików i poziomicy. Przekątne prostokąta utworzonego przez słupki powinny różnić się maksymalnie o około 3–5 mm. Większa różnica wskazuje na przesunięcie konstrukcji względem osi ogrodzenia.

Dolna krawędź skrzydła powinna znajdować się zwykle 50–100 mm nad gotową nawierzchnią. Wymiar trzeba ustalać względem docelowego poziomu kostki, betonu lub asfaltu, a nie względem gruntu występującego podczas montażu.

Jak przygotować fundament pod słupek?

Fundament należy posadowić poniżej lokalnej strefy przemarzania, która w zależności od regionu Polski wynosi orientacyjnie od 0,8 do 1,4 m. Płytsza stopa może zostać uniesiona przez zamarzającą wodę gruntową, powodując zmianę pionu słupka.

Wykop pod pojedynczy słupek stalowy ma najczęściej szerokość od 300 do 500 mm. Wymiary fundamentu trzeba zwiększyć przy ciężkiej bramie, gruncie nasypowym lub pełnym wypełnieniu skrzydeł. Parametry konstrukcji narażonej na duże obciążenia powinien potwierdzić projektant.

Do wykonania stopy można zastosować beton C20/25. Mieszanki nie należy rozcieńczać wodą na budowie, ponieważ wzrost stosunku wodno-cementowego obniża wytrzymałość i zwiększa skurcz. Beton powinien zostać zagęszczony wokół słupka bez pozostawiania pustych przestrzeni.

Kiedy można zawiesić skrzydła?

Pion słupków, przekątne i rozstaw trzeba ponownie skontrolować przed obciążeniem konstrukcji skrzydłami. Korekta błędów po związaniu betonu wymaga zwykle demontażu słupka albo przeróbki zawiasów.

Beton dojrzewający przy temperaturze około 20°C uzyskuje wytrzymałość odniesienia po 28 dniach. Lekkie prace montażowe wykonuje się często po minimum 7 dniach, lecz termin obciążenia zależy od temperatury, rodzaju cementu, wymiarów fundamentu i masy skrzydła.

Przed uruchomieniem napędu należy ręcznie sprawdzić pełny zakres ruchu. Skrzydło powinno poruszać się płynnie, bez ocierania o nawierzchnię i bez wyraźnej zmiany oporu.

Jakich błędów należy unikać?

Najczęstsze błędy obejmują fundament płytszy niż 0,8 m, profil ze ścianką 2 mm przy ciężkim skrzydle oraz brak kontroli pionu w dwóch płaszczyznach. Nieprawidłowości ujawniają się często dopiero po zamontowaniu wypełnienia lub pierwszym sezonie zimowym.

Problemy powoduje również betonowanie przed ustaleniem poziomu przyszłej nawierzchni. Zbyt niskie osadzenie zawiasów może pozostawić mniej niż 30 mm prześwitu pod bramą, co zwiększa ryzyko kolizji z kostką, śniegiem albo lodem.

Wspawanie zawiasu bez wzmocnienia cienkiej ścianki prowadzi do miejscowego ugięcia profilu. Podobny skutek wywołuje zawieszenie ciężkich skrzydeł przed uzyskaniem przez beton wymaganej wytrzymałości.

Podsumowanie

Trzy kluczowe parametry przygotowania słupków obejmują przekrój od 80x80x3 mm, posadowienie na głębokości od 0,8 do 1,4 m oraz pion z tolerancją około 2 mm/m. Wymiary należy dopasować do masy skrzydła, powierzchni wypełnienia, warunków gruntowych i obciążenia wiatrem.

Prawidłowo przygotowane słupki zapewniają wspólną oś zawiasów, wymagany prześwit i stabilną pracę zamka lub napędu. Kontrola geometrii przed betonowaniem jest znacznie prostsza niż późniejsza korekta całej konstrukcji.

Najczęściej zadawane pytania

Jaki profil zastosować na słupek furtki?

80x80x3 mm zwykle wystarcza przy lekkiej furtce, lecz przekrój słupka należy potwierdzić według masy skrzydła i parcia wiatru.

Po jakim czasie można zawiesić skrzydło na słupku?

7 dni przy około 20°C stanowi rozsądne minimum przed lekkim obciążeniem, a pełną wytrzymałość obliczeniową beton osiąga po 28 dniach.

Czy zawias M16 można zamocować bezpośrednio w cienkim profilu?

Nie, montaż zawiasu M16 bezpośrednio w cienkiej ściance może ją odkształcić; potrzebna jest tuleja, nakrętka lub blacha montażowa.
