Parametry techniczne wózków dostępne na rynku obejmują między innymi deklarowaną nośność systemu, liczbę rolek, wymiary profilu jezdnego oraz średnicę zastosowanych łożysk. Właściwe porównanie danych jest istotne dla ślusarzy, monterów i inwestorów dobierających podparcie do masy, długości oraz intensywności użytkowania bramy przesuwnej.

Najważniejsze wnioski techniczne:

• Rynkowe systemy samonośne mogą obsługiwać bramy o masie od około 300 do ponad 1000 kg.
• W jednym wózku stosuje się najczęściej 5 albo 9 rolek łożyskowanych.
• Popularne profile jezdne mają przekroje od około 60×60 mm do 95×85 mm.
• Łożysko 6204 ma wymiary 20x47x14 mm, natomiast 6205 – 25x52x15 mm.

Jakie parametry techniczne wózka należy sprawdzić przed zakupem?

Podstawą doboru jest deklarowana masa bramy, geometria profilu jezdnego, liczba rolek oraz dopuszczalne obciążenie całego zestawu dwóch wózków. Nośność pojedynczego łożyska nie może być utożsamiana z nośnością kompletnego układu, ponieważ na pracę bramy wpływają również rozstaw podpór, długość przeciwwagi, ugięcie profilu i obciążenie wiatrem.

Karty techniczne powinny wskazywać rozmiar podstawy montażowej, średnice rolek, typ łożysk oraz sposób regulacji wysokości. Dostępne wózki do bram przesuwnych różnią się także konstrukcją osi, zabezpieczeniem antykorozyjnym i możliwością wymiany rolek.

Warto porównywać kompletne systemy, a nie wyłącznie masę graniczną podaną w nazwie produktu. Brama o masie 500 kg i długości światła 6 m wytwarza inne momenty obciążające niż brama o identycznej masie i świetle 4 m.

Jaką nośność mają wózki do bram przesuwnych?

Spotykany na rynku zakres deklarowanej masy bramy wynosi około 300–1200 kg, lecz wiążącą wartością pozostaje parametr producenta konkretnego systemu. Nośność dotyczy zazwyczaj dwóch wózków współpracujących z określonym profilem jezdnym, a nie jednego elementu zamontowanego oddzielnie.

Do lekkich furtek i bram posesyjnych stosuje się systemy przeznaczone przeważnie do 300–400 kg. Bramy o masie 500–800 kg wymagają większych profili, rolek i podstaw montażowych. Konstrukcje przemysłowe przekraczające 1000 kg powinny być sprawdzane obliczeniowo z uwzględnieniem obciążeń zgodnie z EN 13241.

Zapas nośności powinien uwzględniać ciężar profilu dolnego, wypełnienia, napędu, listwy zębatej, śniegu oraz przyszłych modyfikacji konstrukcji. Dobór wózka pracującego stale przy wartości granicznej może przyspieszyć zużycie łożysk i powierzchni tocznych.

Ile rolek powinien mieć wózek do bramy samonośnej?

Wózek pięciorolkowy sprawdza się w wielu lekkich i średnich bramach posesyjnych, natomiast wózek dziewięciorolkowy zapewnia więcej punktów podparcia profilu. Większa liczba rolek pozwala rozłożyć nacisk na większej powierzchni, ale nie zwiększa automatycznie nośności bez odpowiednio sztywnej podstawy i profilu.

Rolki powinny równomiernie przylegać do wewnętrznych powierzchni bieżnych. Nadmierny luz powoduje przechylenia skrzydła, a zbyt ciasne spasowanie zwiększa opory ruchu i może prowadzić do klinowania profilu po zmianie temperatury.

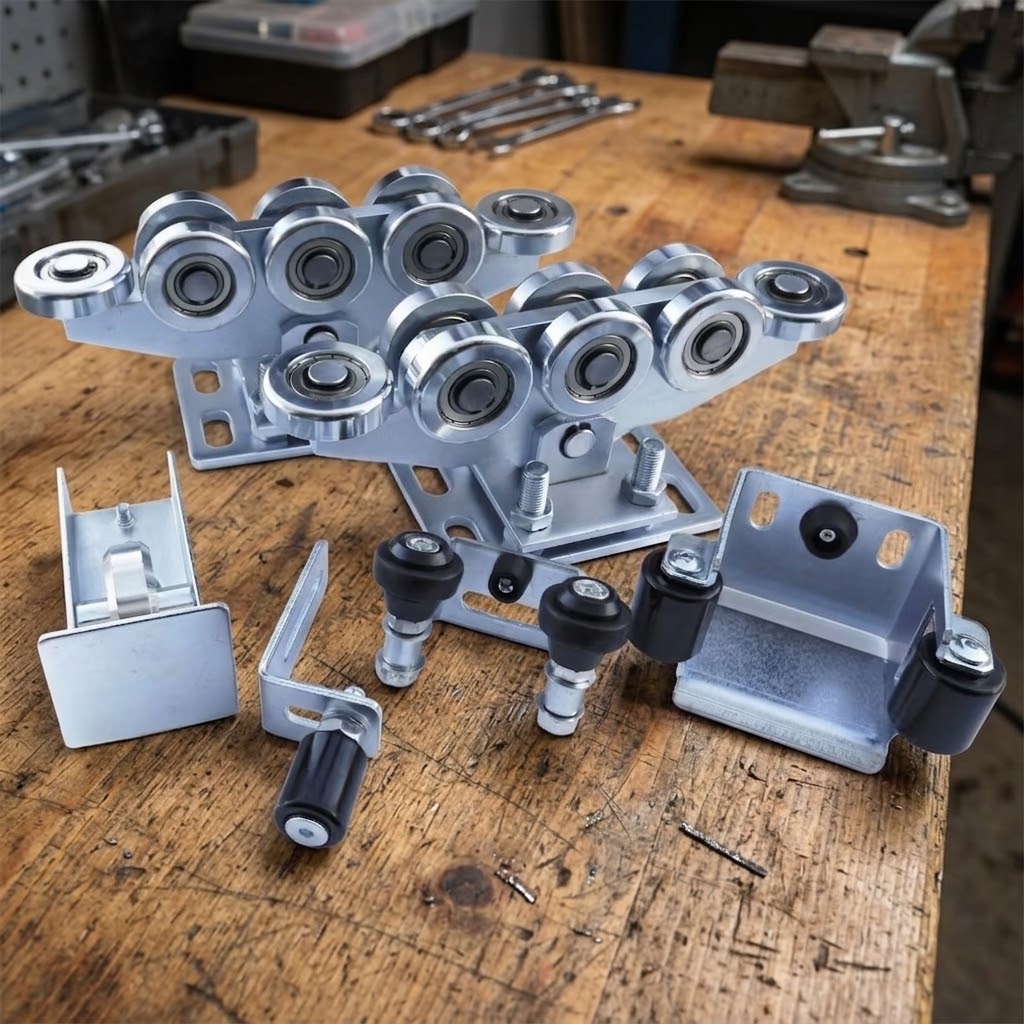

Kompletny układ obejmuje również rolkę najazdową, gniazdo najazdowe, prowadzenie górne i ograniczniki. Wymienione akcesoria do bram przesuwnych muszą odpowiadać wymiarom profilu oraz przewidywanemu zakresowi ruchu skrzydła.

Jak profil jezdny wpływa na dobór wózków?

Profil jezdny i wózki muszą pochodzić z jednego zgodnego wymiarowo systemu, ponieważ różnica kilku milimetrów może zmienić położenie rolek względem bieżni. W lekkich konstrukcjach spotyka się profile o przekroju około 60×60 mm, natomiast większe bramy wykorzystują między innymi przekroje 70×70 mm, 80×80 mm lub około 95×85 mm.

Istotne parametry obejmują grubość ścianki, szerokość szczeliny dolnej oraz promienie powierzchni współpracujących z rolkami. Profil wykonany ze stali S235 może ulegać większemu ugięciu przy zwiększaniu rozstawu wózków, dlatego długość przeciwwagi i rozstaw podpór należy dobierać według tabel systemowych.

Spawanie profilu wymaga krótkich, naprzemiennych odcinków spoin. Ciągła spoina na całej długości może wprowadzić odkształcenie termiczne, które zwiększy opory toczenia.

Jakie łożyska stosuje się w wózkach bramowych?

W wózkach bramowych stosuje się łożyska kulkowe o wymiarach dopasowanych do średnicy osi i rolek. Przykładowe łożysko 6204 ma otwór 20 mm, średnicę zewnętrzną 47 mm i szerokość 14 mm, a łożysko 6205 odpowiednio 25, 52 i 15 mm.

Uszczelnienia 2RS ograniczają przedostawanie się pyłu i wilgoci dzięki gumowym osłonom po obu stronach łożyska. Oznaczenie ZZ opisuje osłony metalowe, które zapewniają mniejszy opór, lecz mogą słabiej chronić mechanizm w środowisku narażonym na wodę i drobiny ścierne.

Stan łożysk można ocenić na podstawie hałasu, oporu toczenia oraz luzu promieniowego. Wyczuwalne przeskoki i nieregularny ruch po odciążeniu skrzydła wskazują na zużycie bieżni albo korozję.

Jak rozstaw wózków wpływa na pracę bramy?

Większy rozstaw wózków zwykle zmniejsza obciążenie reakcyjne podpór, lecz wymaga odpowiednio długiej przeciwwagi i fundamentu. Przeciwwaga bramy samonośnej ma często długość odpowiadającą około 30–50% szerokości światła przejazdu, jednak dokładną wartość określa projekt systemu.

Oba wózki muszą zostać ustawione w jednej osi i na wspólnym poziomie. Różnica wysokości podstaw powoduje skręcanie profilu, nierównomierne obciążenie rolek oraz wzrost siły potrzebnej do przesunięcia skrzydła.

Fundament powinien przenosić ciężar bramy oraz moment wywracający wywołany przez wysunięte skrzydło. Wymiary bloku betonowego, zbrojenie i klasa betonu wymagają dostosowania do warunków gruntowych, strefy przemarzania i obciążeń konstrukcji.

Czy parametry napędu należy dopasować do wózków?

Napęd należy dobierać do rzeczywistej masy i oporów ruchu bramy, a nie wyłącznie do maksymalnej nośności wózków. Prawidłowo ustawione skrzydło powinno przesuwać się ręcznie płynnie, bez lokalnych wzrostów oporu i samoczynnego staczania.

Koło zębate napędu oraz listwa zębata do bramy powinny zachowywać luz roboczy zgodny z instrukcją producenta automatyki. Listwa nie może opierać ciężaru skrzydła na kole napędowym, ponieważ prowadziłoby to do przyspieszonego zużycia przekładni.

Automatyczna brama powinna spełniać wymagania bezpieczeństwa EN 12453. Regulacja siły, fotokomórki i zabezpieczenia krawędziowe nie kompensują wad mechanicznych wynikających z nieprawidłowego ustawienia wózków.

Podsumowanie

Porównanie wózków wymaga sprawdzenia masy bramy, liczby rolek, wymiarów profilu, typu łożysk, wielkości podstawy oraz dopuszczalnego rozstawu podpór. Parametr nośności jest miarodajny wyłącznie wtedy, gdy wózki, profil jezdny i pozostałe elementy tworzą zgodny system.

Zapas obciążenia nie zastępuje prawidłowego fundamentu ani dokładnego osiowania. Ostateczny dobór powinien opierać się na tabelach producenta, projekcie bramy i rzeczywistych warunkach pracy.

Najczęściej zadawane pytania

Jaką nośność mają wózki do bram przesuwnych?

300–1200 kg to spotykany zakres deklarowanej masy bramy, lecz ostateczną wartość należy odczytać z tabeli producenta systemu.

Ile rolek mają wózki do bram samonośnych?

5 lub 9 rolek występuje w typowych wózkach samonośnych; większa liczba rolek poprawia rozkład nacisku w profilu jezdnym.

Jaki luz należy pozostawić podczas montażu wózków?

Luz montażowy rzędu 1–2 mm może ograniczyć klinowanie prowadzenia, lecz dokładną wartość zawsze określa producent zestawu.
